SPB200 DZ
GREEN BUILDING MACHINERY

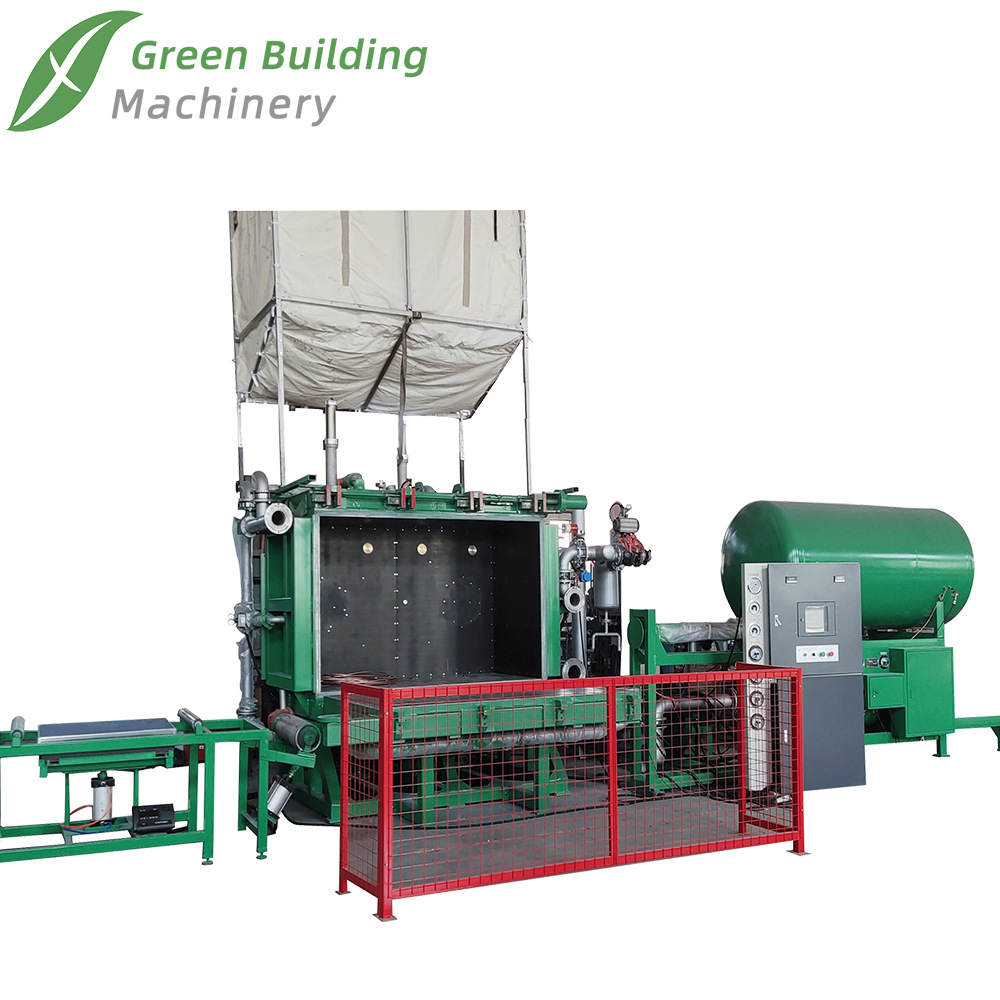

هذه الجهاز عبارة عن آلة صب الرغوة عالية الأداء تدمج التحكم في الأتمتة المتقدمة مع بنية ميكانيكية قوية. إنه مصمم خصيصًا لإنتاج لوحات عزل رغوة عالية الجودة ، مع التركيز على السهولة التشغيلية ، والتحكم الدقيق للعملية ، والاستقرار التشغيلي طويل الأجل.
1. إطار Robust: يتم لحام الإطار الرئيسي بدقة باستخدام الصلب الوطني القياسي Q235B. وهذا يضمن الاستقرار الهيكلي الفائق والصلابة ، وضمان استقرار المعدات ومتانة في ظل التشغيل المستمر وظروف التحميل العالي ، مما يوفر أساسًا متينًا للتشكيل الدقيق.
2. غرفة البخار عالية الكفاءة: تم إنشاء غرفة البخار من لوحة سبيكة الألومنيوم القياسية الوطنية LY12 من الدرجة (سمك ≥ 5 مم). توفر سبيكة LY12 الموصلية الحرارية الممتازة ، وخصائص خفيفة الوزن ، ومقاومة التآكل ، وضمان نقل حرارة البخار السريعة والموحدة إلى القالب ، وتعزيز كفاءة الرغوة واتساق المنتج.
3. مكونات الكهرباء والتشغيل من الدرجة العليا:
النظام الكهربائي: يستخدم نظام التحكم الأساسي والمكونات الكهربائية الرئيسية منتجات Schneider العلامة التجارية ، وضمان تشغيل موثوق ، والتحكم الدقيق ، وعمر الخدمة الممتدة.
النظام الهوائي: تستخدم صمامات التحكم الهوائية الرئيسية العلامات التجارية في ألمانيا بوكررت و Airtec ، والمعروفة بالاستجابة السريعة ، والختم الموثوق ، والتشغيل الدقيق ، وضمان الاستقرار في التحكم الهوائي.
النظام الهيدروليكي: يتم تشغيل الإجراءات الحرجة مثل طرد العفن ، وفتح/إغلاق الأبواب ، وقفل الأبواب/فتحها بواسطة وحدة طاقة هيدروليكية في Yuken ، مما يوفر ناتج قوة قوية وسلسة للحركات الموثوقة والموقع بدقة.
1. التحكم في HMI & PLC: تتم إدارة تشغيل الماكينة بأكملها بواسطة PLC متقدم (وحدة تحكم منطقية قابلة للبرمجة) ومراقبتها/تديرها عبر HMI شاشة تعمل باللمس البديهية (واجهة آلة الإنسان). يمكن تعيين جميع معلمات العملية الرئيسية (على سبيل المثال ، الضغط ، درجة الحرارة ، الوقت) ، وتعديلها ، وتخزينها من خلال HMI ، مما يوفر تشغيلًا سهلة الاستخدام وبديهية ، مما يقلل بشكل كبير من متطلبات مهارة المشغل.
2. السيطرة على البخار الذكي:
مزودة بصمام تقليل ضغط البخار (PRV) ، مما يضمن ضغط بخار مستقر للإمداد لمدخلات الطاقة المتسقة أثناء الرغوة.
يدعم إعداد ضغط البخار الطرق المزدوجة: الإعداد الرقمي الدقيق مباشرة على شاشة اللمس HMI أو الإعداد/العرض المحلي عبر مقياس الضغط الإلكتروني عالي الدقة في مربع التحكم ، مما يوفر المرونة والراحة.
3. التحكم في درجة حرارة الضغط المبتكر للضغط: الميزة الأساسية هي استخدام مستشعرات ضغط الرغوة عالية الدقة لمراقبة ضغط التجويف في الوقت الفعلي ، مما يتيح التحكم الذكي التلقائي في عملية التبريد. يتم ضبط التبريد ديناميكيًا بناءً على حالة رد فعل المواد الفعلية ، وليس فقط أجهزة ضبط الوقت الثابتة. ** يمكن ضبط القيمة المحددة لضغط الرغوة أثناء التبريد بدقة مباشرة على الشاشة التي تعمل باللمس HMI ** ، مما يؤدي إلى تبسيط العملية وتحسينها علمياً ، وتحسين توحيد كثافة المنتج بشكل كبير والاستقرار الأبعاد.
4. تتبدد هذه الطريقة بسرعة وموحدة الحرارة الداخلية من الألواح ، وتقصير دورات التبريد بشكل كبير ، مما يعزز كفاءة الإنتاج الكلية ، وتحسين الهيكل الداخلي للوحة.
5. نظام التغذية التلقائي المتكامل:
يتم تثبيت قادوس المواد الخام أفقياً على أعلى الجهاز ، مما يضمن تخطيطًا مضغوطًا ومريحًا.
تم تجهيز النطاط بمنفاخ الهواء وأنبوب التغذية ومستشعر المستوى ، مما يتيح النقل الآلي والمستمر للمواد من التخزين إلى آلة التشكيل.
ينبه النظام تلقائيًا عندما يصل النطاط إلى مستوى منخفض من المواد ، مما يضمن استمرارية الإنتاج.
6. مراقبة السلامة الشاملة والإنذار:
تتضمن الماكينة آليات مراقبة السلامة المتعددة. عند اكتشاف الحالات الشاذة الحرجة مثل استنفاد المواد ، أو ضغط البخار غير الكافي ، أو ضغط الهواء المضغوط الذي ينخفض دون عتبات الأمان ، فإن النظام يؤدي على الفور إلى إنذارات مسموعة ومرئية. هذا يطالب بالتدخل في الوقت المناسب ، ويمنع بفعالية توليد الخردة وتلف المعدات المحتملة ، مما يضمن سلامة الإنتاج.
التحكم الذكي والدقيق: التبريد التلقائي استنادًا إلى ردود فعل ضغط الرغوة في الوقت الفعلي ، مع معلمات قابلة للتعديل على الشاشة ، يعزز بشكل كبير جودة المنتج والتحكم في العملية.
أتمتة عالية الكفاءة: التغذية التلقائية المتكاملة (مع مراقبة المستوى) ، والتحكم في البرنامج الذكي ، وتبريد الفراغ/المنفاخ الفعال يقلل من التدخل اليدوي وإخراج زيادة.
سهولة التشغيل النهائية: إعداد/تعديل المعلمة الكاملة عبر شاشة اللمس HMI ، واجهة سهلة الاستخدام ، يقلل من التعقيد التشغيلي.
التشغيل المستقر والموثوق: المكونات الرئيسية (Schneider Electrics ، Burkert/Airtec ، Hydraulics ، Q235B Frame ، Ly12 al Chamber) التي يتم الحصول عليها من العلامات التجارية الشهيرة أو المواد المتميزة تضمن تشغيلًا طويل الأجل وخالي من المتاعب.
حماية السلامة الشاملة: إنذارات في الوقت الفعلي لحالات الشذوذ المعلمة الحرجة (المواد ، ضغط البخار ، ضغط الهواء) ، حماية سلامة الإنتاج وسلامة المعدات.
| غرض | يكتب | PSB-HZ2OO | PSB-DZ300 | PSB-DZ400 | PSB-DZ600 |
| حجم تجويف القالب | مم | 2040*1240*1030 (مم) | 3060*1240*1030 (مم) | 4080*1240*103 0 (مم) | 6100*1240*1030 (مم) |
| حجم الكتلة | مم | 2000*1200*1000 (مم) | 3000*1200*1000 (مم) | 4000*1200*100 0 (مم) | 6000*1200*1000 (مم) |
| بخار | دخول | DN80 | DN80 | DN150 | DN150 |
| استهلاك | 30-50 كجم/دورة | 50-70 كجم/دورة | 60-90 كجم/دورة | 100-130 كجم/دورة | |
| ضغط | 0.8MPA | 0.8MPA | 0.8MPA | 0.8MPA | |
| الهواء المضغوط | دخول | 0N40 | DN40 | DN40 | DN40 |
| استهلاك | L5-2 M3 /Cycle | 1.822 م 3 /دورة | 2-2.5 م 3/دورة | 2-3 م 3 /دورة | |
| ضغط | D.6MPA | 0.6MPA | 0.6MPA | 0.6MPA | |
| مياه التبريد | دخول | DN40 | DN40 | DN40 | DN40 |
| استهلاك | 0.2-0.4 m3 /cycle | 0.406 M3 /Cycle | D.6-0.8 M3 /Cycle | 0.8-1 M3 /Cycle | |
| ضغط | 84 ″ 0.6mpa | 0.446mpa | 0.4-0.6mpa | D.4-0.6mpa | |
| الصرف | تصريف الفراغ | φ125mm | φ125mm | φ125mm | φ125mm |
| تنفيس البخار | φ100mm | φ100mm | φ200mm | φ200mm | |
| التسمم ب | φ100mm | φ100mm | φ100mm | φ100mm | |
| منفاخ منفاخ | φ125mm | φ125mm | φ150mm | φ150mm | |
| إنتاجية | 15 كجم/متر مكعب | 5 دقائق/دورة | 6 دقائق/دورة | 7 دقائق/دورة | Bmin/Cycle |
| قوة | KW | 20.5-24.5kw | 20.5-24.5kw | 24. ， 35.5kw | 24.5-35.5kw |
| البعد العام | ل*ث*ح | 5700*4000*2850 [مم) | 7200*4500*3000 (مم) | 11000*4500*30 00 (مم) | 2600*3960*2906 [مم) |
| وزن | كجم | 6000 كجم | 7200 كجم | 12000 كجم | 15000 كجم |
| ارتفاع الغرفة المطلوب | مم | 6000mm | 6000mm | 6000mm | 6000mm |
