GB-SPZ1400-1750PT
GREEN BUILDING MACHINERY

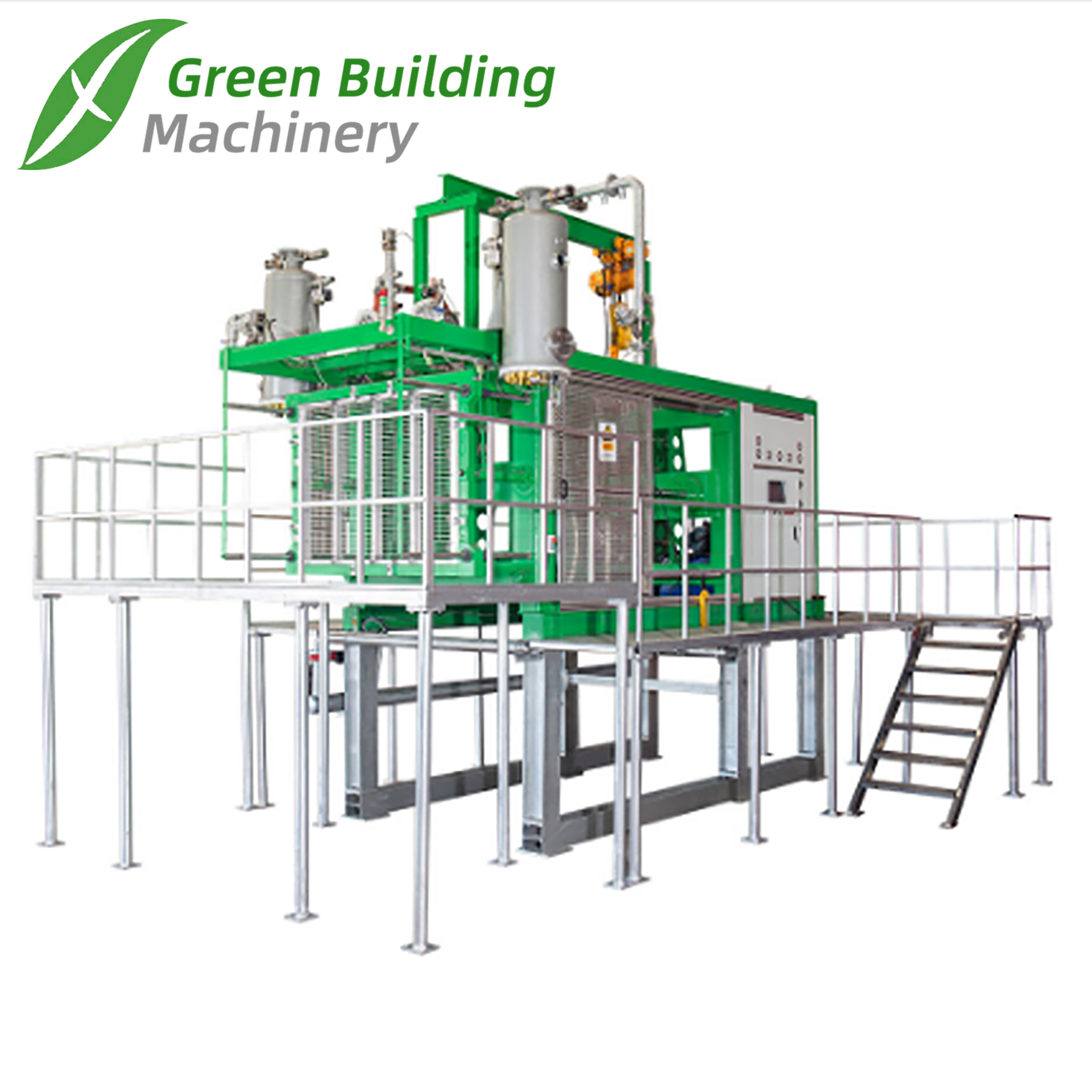

يمثل GB-SPZ1400-1750PT التقنية الحديثة في معدات صب البوليسترين القابلة للتوسيع التلقائي بالكامل (EPS). تم تصميمه لتلبية المتطلبات الأساسية لمصانع التغليف والتشكيل الحديثة من أجل الكفاءة العالية ، والاستهلاك المنخفض للطاقة ، والتشغيل السالح للاستخدام ، وسلامة الصيانة ، ويدمج هذا النموذج نظام تحكم دقيق PLC ، و HMI شاشة لمس بديهية ، ونظام محرك أقراص قوي ومستقر ، والعمليات الحرارية المحسنة (التدفئة البخارية ، وتبريد المياه الفكوي). يحقق تحكمًا دقيقًا ودقيقًا بالكامل طوال الوقت
دورة الإنتاج بأكملها ، من تغذية المواد إلى طرد المنتج النهائي. إن الأداء المتميز والتصميم المتمحور حول المستخدم يجعله الخيار المثالي لتعزيز كفاءة الإنتاج وتقليل التكاليف التشغيلية.
1. نظام محرك هيدروليكي قوي ومستقر:
محرك هيدروليكي عالي الطاقة + جسم الماكينة المعززة: يستخدم وحدة طاقة هيدروليكية عالية الطاقة (مضخة زيت 11 كيلو واط قياسية ، متفوقة على 7.5 كيلو وات) إلى جانب مضخة عالية التدفق ، مما يوفر طاقة وفيرة.
السرعة المرتفعة والتشغيل المستقر: يضمن تصميم النظام الهيدروليكي المحسّن ، إلى جانب هيكل إطار مزدوج مزدوج الفريد ، تشغيلًا سلسًا وخاليًا من الاهتزاز حتى في سرعات إغلاق/فتح العفن العالية التي تصل إلى 260 مم/ثانية. بالمقارنة مع الآلات التقليدية ، فإن هذا يوفر بشكل كبير 3-4 ثوان لكل دورة ، مما يزيد بشكل كبير من كفاءة الإنتاج.
إزالة المنتجات المبتكرة والتصميم الهيكلي: يتميز بحزام ناقل أوتوماتيكي لإزالة المنتجات المقولبة بسرعة من منطقة العمل. يسمح هذا التصميم بتقليل ارتفاع الساق الماكينة ، ويعمل جنبًا إلى جنب مع الإطار المزدوج الثابت لضمان الصلابة والاستقرار بشكل عام أثناء التشغيل عالي السرعة.
2. نظام تسخين بخار دقيق ومستقر وفعال:
إمدادات البخار عالية التدفق: مزودة بأنابيب البخار ذات القطر الكبير (صمام الضغط الرئيسي: Japan Brand DN100) ، مع اتصالات البخار DN65-DN80 لكل جانب من العفن ، مما يضمن إمدادات بخار سريعة ووسحية.
التحكم الذكي والدقيق في درجة الحرارة: توظف SMC (الولايات المتحدة الأمريكية) صمامات التحكم النسبية PID وصمامات التوازن في النقاط الحرجة لتنظيم ضغط البخار الدقيق والمستقر. هذا لا يضمن فقط التدفئة الموحدة والقابلة للتكرار-ضروري لإنتاج منتجات EPS عالية الجودة ومتسقة-ولكن أيضًا يقلل بشكل فعال من استهلاك الطاقة البخارية ويقصر وقت دورة التدفئة
3. نظام تبريد فراغ عالي الكفاءة:
تصميم التبريد مزدوج المرحلة: تتميز الماكينة بخزان فراغ عالي الكفاءة مع نظام رذاذ المياه المتكامل المثبت على أعلى مستوى (تبريد الماء). يتم تثبيت مبادل حراري إضافي من الفولاذ المقاوم للصدأ (SS) داخل الخزان ، مما يخلق آلية فريدة من نوعها.
كفاءة التبريد المعززة بشكل كبير: يتكثف هذا التصميم بسرعة كميات كبيرة من البخار الساخن ، مما يؤدي إلى تحسين كفاءة شفط الفراغ بشكل كبير وبالتالي تقليل وقت التبريد بشكل كبير ، مما يعزز دورة الإنتاج الكلية.
4. نظام التحكم الذكي والمشغل/التركيز على الصيانة:
التحكم الرقمي بالكامل: استنادًا إلى وحدة تحكم PLC المتقدمة و HMI شاشة تعمل باللمس الكبيرة ، يمكن ضبط جميع معلمات العملية (الضغط ، الوقت ، درجة الحرارة ، إلخ) بشكل حدسي ومراقبتها عبر الشاشة.
تنفيذ العملية الدقيقة: يتم التحكم بدقة في الإجراءات الرئيسية (مثل الملء والتسخين والتشويش) بدقة عبر صمامات PID الرقمية SMC ، واستبدلت الصمامات اليدوية الميكانيكية التقليدية تمامًا ، مما يضمن تناسق العملية والتكرار.
الصيانة والسلامة المريحة: التصميم المتمحور حول الإنسان واضح في إمكانية الوصول إلى الصيانة: تتميز خزانة التحكم بتركيب مريح (في وضع على مستوى الأرض) ، وتحيط منصات الصيانة الواسعة الماكينة وتوفر الوصول إلى الأعلى ، وتسهيل الفحص اليومي بشكل كبير والخدمة أثناء تعزيز سلامة المشغل.
تعد آلة تشكيل الرغوة الكاملة التلقائية GB-SPZ1400-1750PT هي المعدات المثالية لـ:
منتجات عبوات EPS (عبوة وقائية للأجهزة ، الإلكترونيات ، السلع الهشة ، الغذاء ، إلخ)
EPS بناء مواد عزل (الكتل ، القوالب الزخرفية ، وما إلى ذلك)
EPS بطانات المكونات الصناعية والتوسيد
الحقول الأخرى التي تتطلب منتجات EPS عالية الجودة عالية الكفاءة.
تحدد آلة تشكيل الرغوة الكاملة الأوتوماتيكية GB-SPZ1400-1750PT معيارًا للأداء في صناعة صب EPS مع بنيتها الميكانيكية القوية والمستقرة ، ونظام هيدروليكي قوي عالية السرعة ، وتسخين بخار دقيق وفعال ، وتبريد فراغ سريع مبتكر ، وتصميم ذكي ومواد تركز على السلامة. إنه يعزز بشكل كبير سرعة الصب وجودة المنتج ، ويقلل بشكل فعال من استهلاك الطاقة البخارية وإنتاج الوحدة. علاوة على ذلك ، يضمن تصميمها المريح الاستثنائي سهولة السهولة التشغيلية وسلامة الصيانة. بالنسبة لمحطات تغليف الرغوة EPS وملاحقتها التي تسعى إلى إخراج عالية ، واستخدام منخفض الطاقة ، وموثوقية عالية ، فإن GB-SPZ1400-1750PT هو بلا شك الخيار الأول لاكتساب ميزة تنافسية.
| البعد العفن | مم | 1400 × 1200 | 1600 × 1350 | 1750 × 1450 | |
| بُعد المنتج | مم | 1200 × 1000 × 330 | 1400 × 1100 × 330 | 1550 × 1200 × 330 | |
| الحد الأدنى سمك العفن | مم | 220 | 220 | 220 | |
| سكتة دماغية | مم | 210-1410 | 210-1410 | 210-1410 | |
| سرعة | مم/ثانية | 210 | 210 | 210 | |
| بخار | دخول | / | DN100 | DN100 | |
| استهلاك | كجم/دورة | 6-8 | 7-9 | 7-10 | |
| ضغط | MPA | 0.6 | 0.6 | 0.6 | |
| مياه التبريد | دخول | / | DN65 | DN65 | DN65 |
| استهلاك | كجم/دورة | 55-150 | 55-180 | 60-190 | |
| ضغط | MPA | 0.4 | 0.4 | 0.4 | |
| الهواء المضغوط | دخول | / | DN50 | DN50 | DN50 |
| استهلاك | M3/دورة | 1.5 | 1.5 | 1.4 | |
| ضغط | MPA | 0.6 | 0.6 | 0.6 | |
| قدرة مضخة الفراغ | M3/H. | 230 | 280 | 280 | |
| تحميل متصل | KW | 12.5 | 16.5 | 16.5 | |
| البعد العام | مم | 4600 × 2140 × 3100 | 5000 × 2300 × 3400 | 5000 × 2450 × 3500 | |
| وزن الآلة | كجم | 5700 | 7000 | 7500 | |
| دورة الوقت/منتجات التغليف | S | 50-90 | 70-100 | 70-110 | |
| أغراض | مواصفات الآلة | |
| مكافحة المعالجة | جسم الآلة | الملحمة الملحومة بالعلاج-ترشيح الطلاء |
| كل البخار والماء وأنبوب الصرف | طلاء الأنزة الساخنة | |
| العنصر الكهربائي | شاشة اللمس PLC | ميتسوبيشي PLC ، |
| التتابع ، التواصل | شنايدر الكهربائي | |
| تقريبا المستشعر | Autonics | |
| صمام الملف اللولبي | بورك ، ألمانيا | |
| بخار | MAIN DN100 | |
| DN65 للحجم الثابت والمتحرك | ||
| مع أنبوب البخار بالمرور ، DN40 | ||
| إعداد ضغط البخار النسبي الكهربائي في شاشة اللمس | ||
| GP1000 PRV | ||
| مياه التبريد | DN65 | |
| تبريد العفن وتبريد الفراغ | ||
| الهواء المضغوط de-mould | قالب متعدد الاختيار | |
| M1 و M1 ، التحكم في الضغط النسبي الكهربائي | ||
| ملء النطاط | نوع 2-etterical | |
| 44-1 ″ منفذ | ||
| ملء الخزان المضغوط | ||
| موصل سريع مجهز | ||
| نفخ ضغط الملء قابل للتعديل عن طريق التحكم النسبي الميكانيكي | ||
| الساق الماكينة عالية | ساق الماكينة أعلى 1.5 متر ، GV الساخن |
قوالب لدينا
يستخدم EPS بشكل شائع لتعبئة الألواح الطبية والفواكه والخضروات والكهرباء والكهربائية للبناء. مع الجودة الجيدة ، يمكن توسيعها 40 ضعف حجم حبة البوليسترين الأصلية.
