GREEN BUILDING MACHINERY

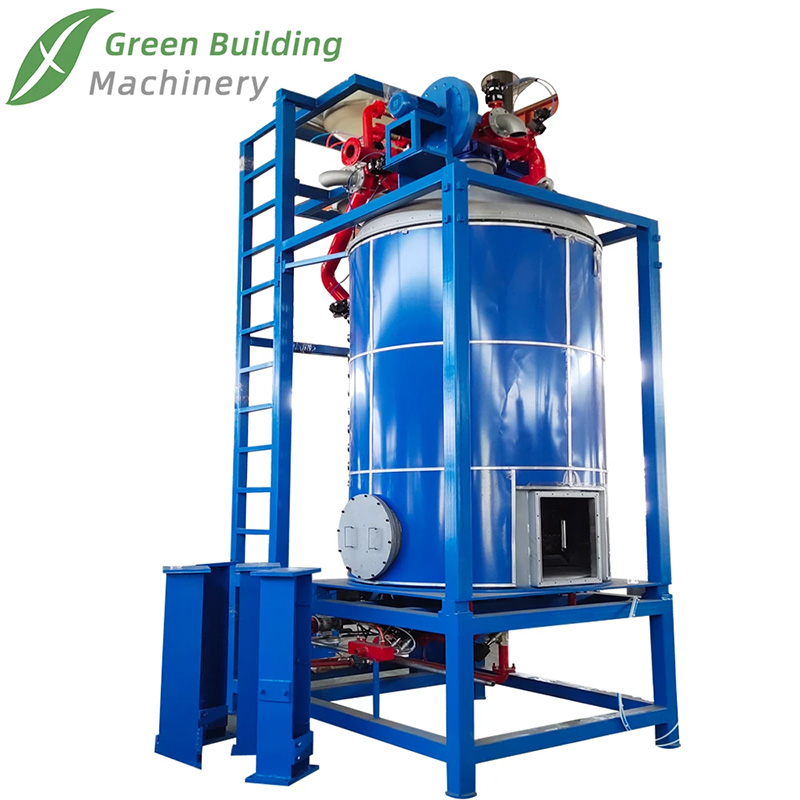

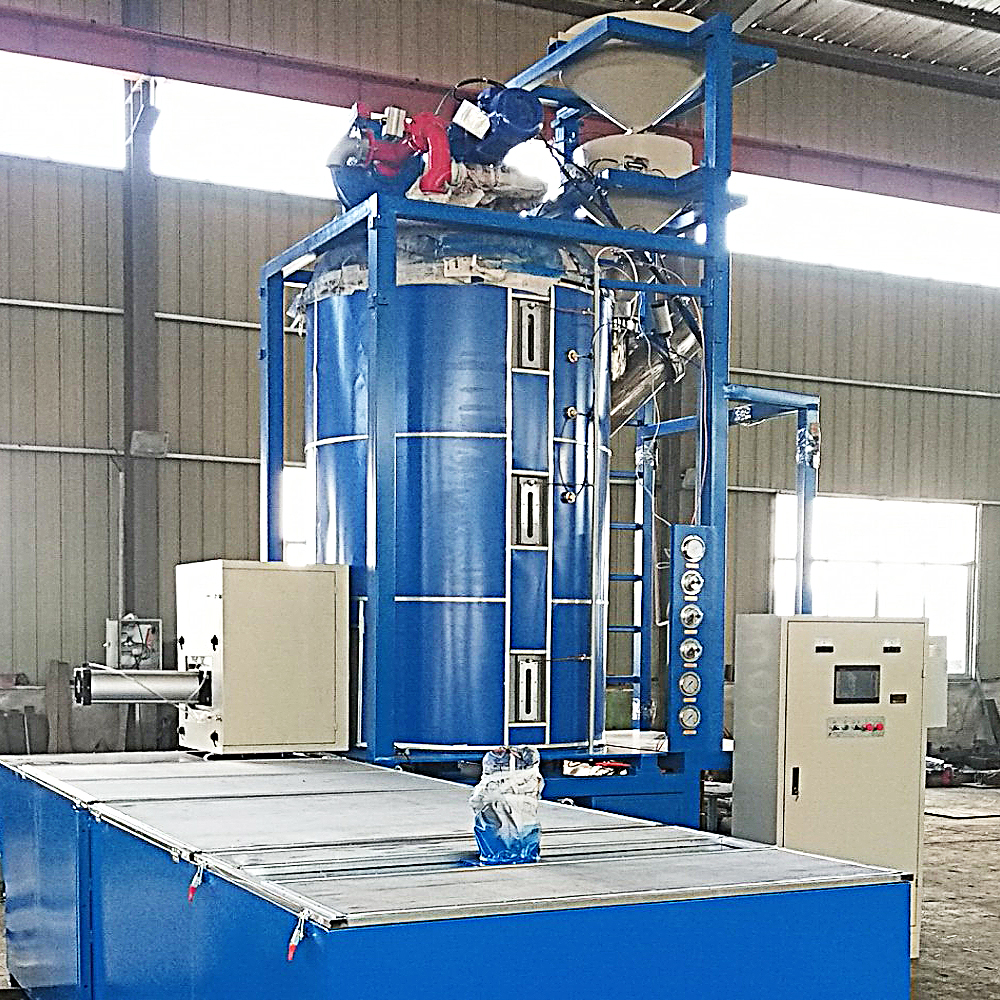

تم تصميم هذا الجهاز خصيصًا لإنتاج منتجات رغوة عالية الجودة منخفضة الكثافة. إنه يدمج تقنية التحكم في الأتمتة المتقدمة ، والمكونات الدقيقة ، وهيكل قوي لضمان استقرار الإنتاج ، والاتساق ، والكفاءة العالية ، وتقليل معدلات الخردة بشكل كبير وتعزيز جودة المنتج.
وحدة تحكم المنطق القابلة للبرمجة (PLC): تستخدم Mitsubishi الرائدة في الصناعة (اليابان) PLC كوحدة المعالجة المركزية. ينسق بدقة جميع منطق الماكينة ، والتحكم في التوقيت ، وحماية التعشيق.
واجهة الإنسان والآلة (HMI): مزودة بشاشة تعمل باللمس تايوان وينفيو 10.1 بوصة. توفر HMI الكبيرة ذات الدقة العالية هذه واجهة رسومية سهلة الاستخدام وسهلة الاستخدام. يمكن للمشغلين بسهولة وضع المعلمات (درجة الحرارة ، والضغط ، والوقت ، والوصفات) ، ومراقبة حالة المعدات في الوقت الفعلي (بما في ذلك درجات حرارة المنطقة ، ومنحنيات الضغط ، وتقدم الإنتاج) ، وعرض البيانات التاريخية ، وتشخيص الإنذارات ، وبدء/إيقاف الجهاز بسرعة.
التشغيل التلقائي بالكامل:
التحميل التلقائي: يتولى النظام تلقائيًا نقل المواد والقياس ، وتقليل التدخل اليدوي ، وتحسين الكفاءة ، وضمان دقة الجرعات.
درجة الحرارة التلقائية والتحكم في الضغط: وظيفة أساسية. باستخدام أجهزة استشعار متكاملة عالية الدقة ، يستشعر النظام حالة المواد والبيئة في الوقت الفعلي. الاستفادة من خوارزمية PID المتقدمة من PLC ، فإنها تؤدي تعديلات حلقة مغلقة على مستوى الميلي ثانية على صمام البخار (صمام البخار PID) وصمام الهواء (صمام الهواء PID) لتحقيق تحكم دقيق وديناميكي ومستقر لدرجة حرارة البرميل وضغط الغرفة.
برميل قوي: تم تصميم البرميل الرئيسي من صفيحة من الفولاذ المقاوم للصدأ عالية الجودة. يوفر هذا مقاومة ممتازة للتآكل ضد عوامل الرغوة والمواد الكيميائية للتنظيف ، وتوسيع عمر المعدات ، مع ضمان أسطح ملامسة المواد الصحية التي تلبي معايير إنتاج عالية.
عملية رغوة الضغط الثابت عالية الجودة: تستخدم الماكينة تقنية رغوة الضغط الثابتة المرفقة. خلال مرحلة تفاعل الرغوة الحرجة ، يحافظ النظام بنشاط على ضغط الغرفة ضمن نطاق ضيق للغاية حول نقطة الضبط. تعتبر بيئة الضغط المستقرة هذه أمرًا بالغ الأهمية لتشكيل هياكل خلايا موحدة وذات دقة والتحكم بدقة في كثافة المنتج النهائي والخصائص الفيزيائية.

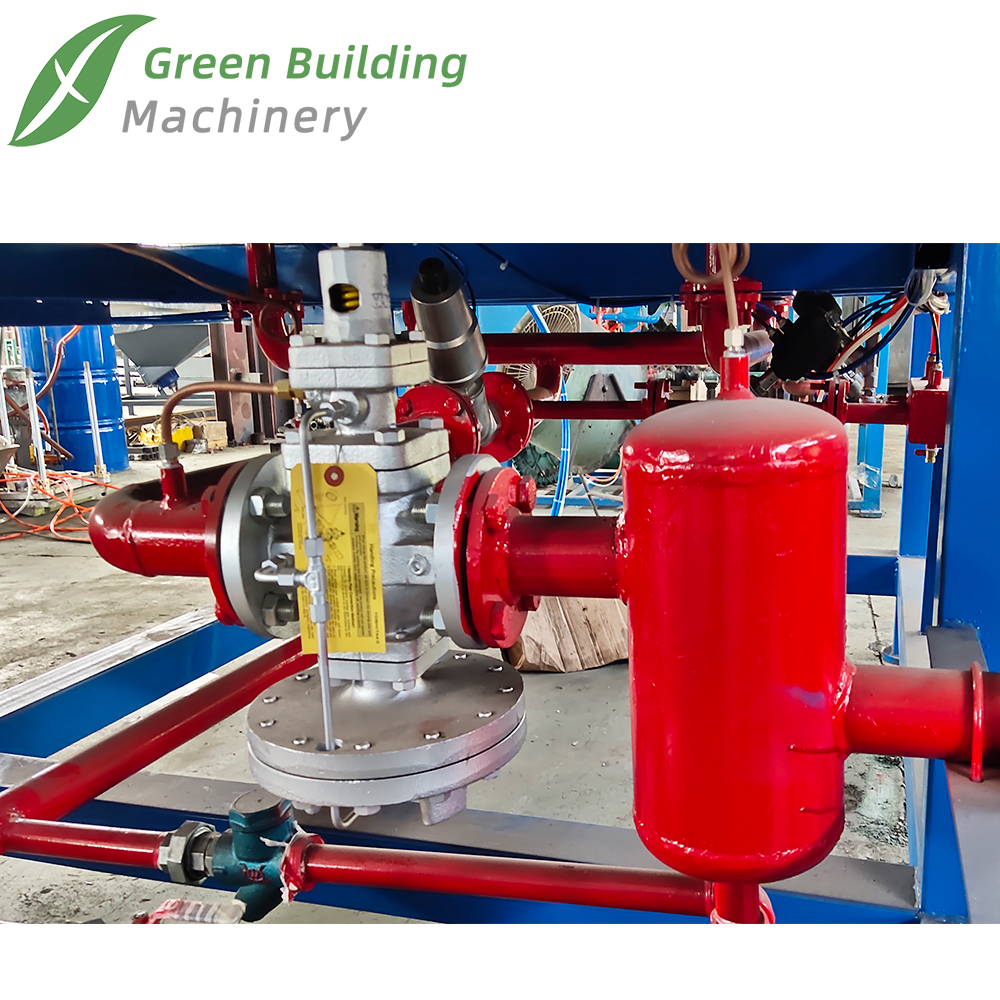

الحد من الضغط عالي الدقة: يدمج صمام تقليل الضغط عالي الدقة من سلسلة Yoshitake GP2000 الشهيرة في اليابان. يشتهر هذا الصمام باستقراره المتميز ، وتنظيم الضغط الدقيق ، وحياة الخدمة الطويلة ، ويوفر ضغط الهواء النظيف والمستقر والتحكم بدقة ، ويكون بمثابة أول حاجز حرج في التحكم في الضغط.
التنظيم النسبي الديناميكي: يستخدم صمامًا حقيقيًا للألمانية. استلام إشارات التحكم من PLC ، يتيح هذا الصمام التعديل الخطي الخطي لتدفق الغاز إلى غرفة الرغوة ، وتحقيق التحكم الدقيق والاستجابة السريعة للضغط الداخلي.
1.
التحكم في صمام البخار PID: ينظم بدقة مدخلات البخار ، مما يضمن درجة حرارة البرميل بسرعة إلى نقطة الضبط وتظل مستقرة للغاية مع الحد الأدنى من التقلبات.
التحكم في صمام الهواء PID: يتحكم بدقة في تدفق الهواء المضغوط في غرفة الرغوة عبر الصمام النسبي الألماني ، مع الحفاظ على ضغط الغرفة الثابت.
الضغط المستقر ودرجة الحرارة المستقرة: هذا أمر أساسي لتحقيق منتجات منخفضة الكثافة وموحدة. بفضل التحكم المزدوج في الحلقة المغلقة ، يعوض النظام بشكل فعال عن الاضطرابات الخارجية ، مع الحفاظ على معلمات العملية الرئيسية (درجة الحرارة ، والضغط) ضمن نطاق ضيق للغاية ، وبالتالي ضمان أن تحمل كثافة منتج الرغوة النهائي يظل مستقرًا في غضون ± 3 ٪
2. ضمان المكون الممتاز:

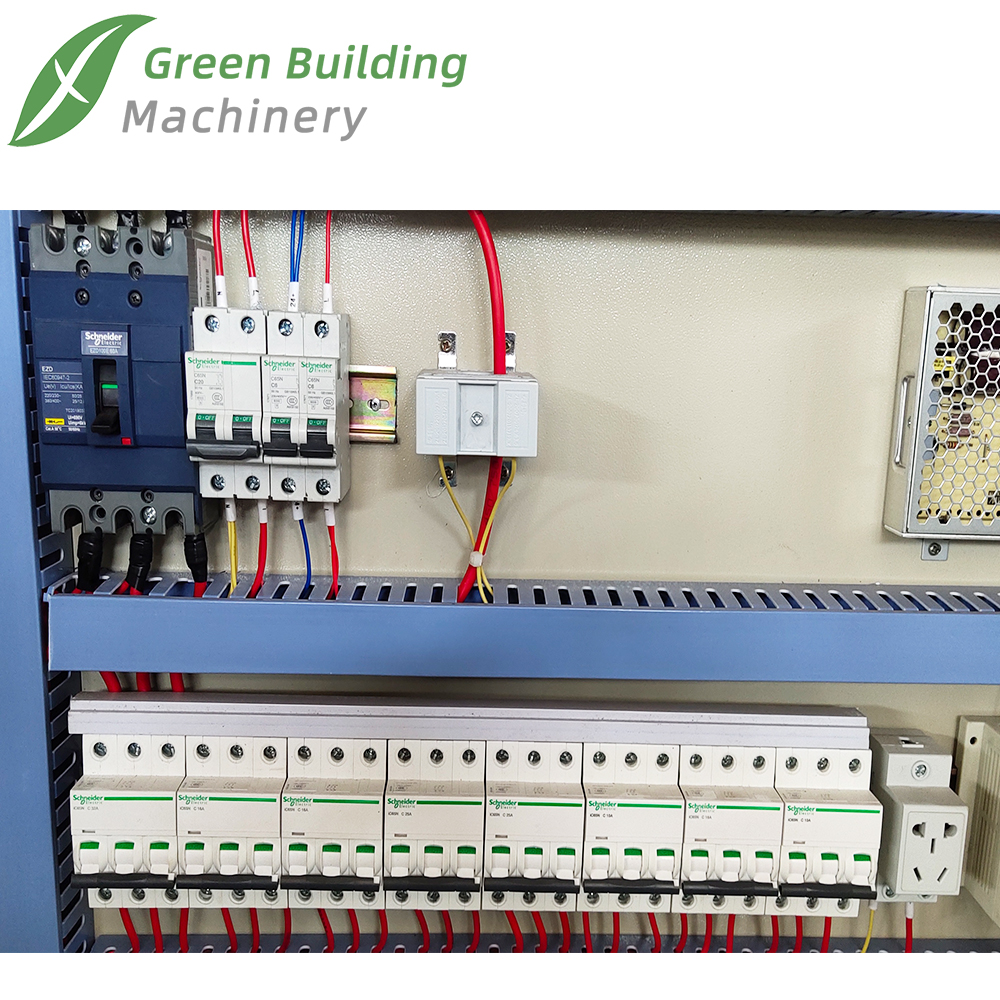

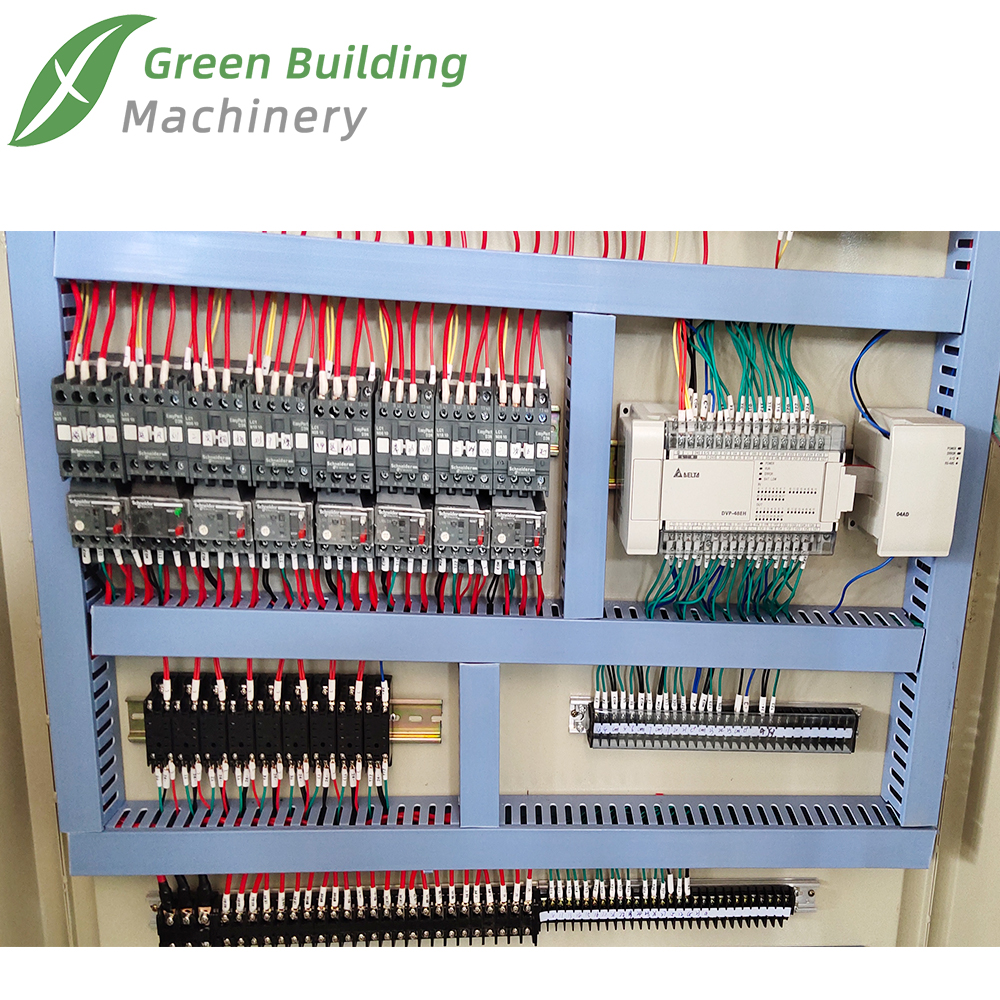

المكونات الكهربائية: جميع مكونات التحكم الكهربائية الأساسية (المقاولين ، قواطع الدوائر ، المرحلات ، مستلزمات طاقة التبديل ، إلخ) هي منتجات العلامة التجارية Schneider Electric (فرنسا). يشتهر Schneider على مستوى عالمي بالموثوقية الاستثنائية والسلامة والمتانة ، يقلل من مخاطر الفشل الكهربائي ، وضمان تشغيل مستمر ومستقر.

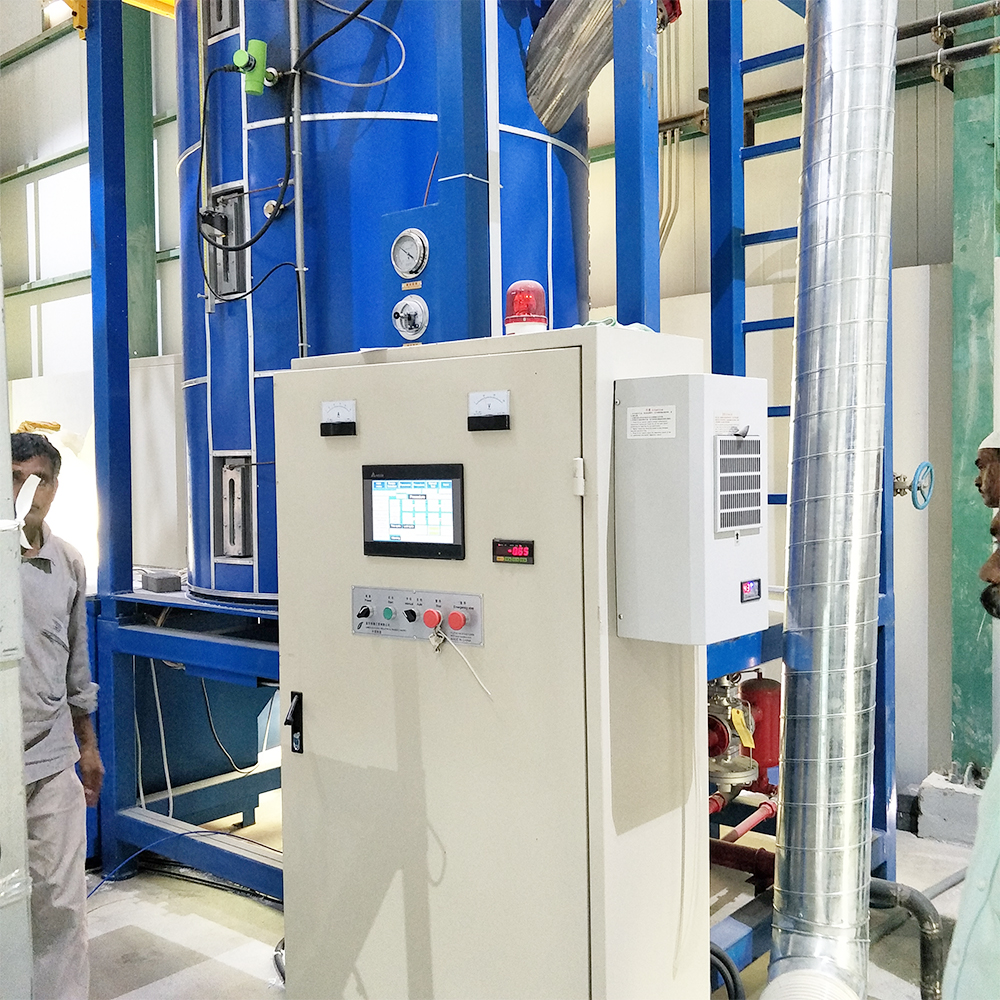

بيئة خزانة التحكم: تم تزويد خزانة التحكم بنظام تكييف الهواء الصناعي مخصص. هذا يدير بفعالية تبديد الحرارة من المكونات الكهربائية ، والحفاظ على درجة حرارة داخلية مثالية ، مما يعزز بشكل كبير عمر واستقرار الأجزاء الإلكترونية ، وخاصة مفيدة في بيئات عالية الحرارة ، عالية الرطوبة.
المكونات الهوائية: تستخدم صمامات التحكم الهوائية الرئيسية منتجات العلامة التجارية Bürkert (ألمانيا). يتم الاحتفال بصمامات Bürkert لأداء التحكم الدقيق ، والاستجابة السريعة ، وحياة الخدمة الطويلة للغاية ، ومعدلات تسرب منخفضة للغاية ، مما يضمن تشغيل دقيق وموثوق للمشغلات الهوائية.
3. حماية السلامة متعددة الطبقات:
أجهزة استشعار كهروضوئية (أمان مزدوج): يتم تثبيت أجهزة استشعار السلامة الكهروضوئية من الدرجة الأولى في نقاط حرجة (على سبيل المثال ، أبواب الأمان ، بالقرب من الأجزاء المتحركة) ، مما يخلق آلية سلامة مزدوجة. عند اكتشاف اقتحام الموظفين أو انسداد غير طبيعي ، يؤدي النظام على الفور إلى إغلاق السلامة ، ويحمي سلامة المشغل بشكل فعال ومنع الأضرار العرضية للمعدات.
| غرض | UNIT | المعلمة |
| قطر الغرفة | مم | 1500 |
| ارتفاع الغرفة | مم | 2250 |
| سعة | كجم/ساعة | 550-1200 |
| التوسع الأول | 12g/l | 600 كجم/ساعة |
| (12 ~ 30G/L) | ||
| التوسع الثانوي | 8g/l | 500 كجم/ساعة |
| (8-LLG/L) | ||
| تسامح | ± 5 ٪ | |
| ضغط البخار الخارجي | MPA | 0.4-0.6 |
| ضغط البخار الداخلي | MPA | 0.015-0.05 |
| استهلاك البخار (أولاً) | كجم/ساعة | 600^800 |
| حجم المدخل | مم | DN6S |
| ضغط الهواء الخارجي | MPA | 0.4-0.6 |
| حجم المدخل | مم | 40 |
| استهلاك الهواء | م/ح | 1.5 |
| تحميل متصل | KW | 27.85 |
| مزود الطاقة | v/hz | 380/60 |
| وزن | كجم | 6000 |
| مفرطة في الحجم | مم | 7500x4150x5400 |
تفاصيل المنتج
