GB-FC4025 5 محور
GREEN BUILDING MACHINERY
وضع التشغيل المستقل: يمكن لرؤوس القطع اليمنى واليسرى أن تعمل بشكل مستقل تمامًا، مما يسمح بالقطع المتزامن لقطعتي عمل متطابقتين أو مختلفتين، مما يعزز كفاءة الإنتاج بشكل كبير.
وضع التشغيل التعاوني: يمكن لرأسي القطع أيضًا العمل في انسجام تام لإكمال قطعة عمل كبيرة واحدة، مما يضمن اتساق المعالجة.

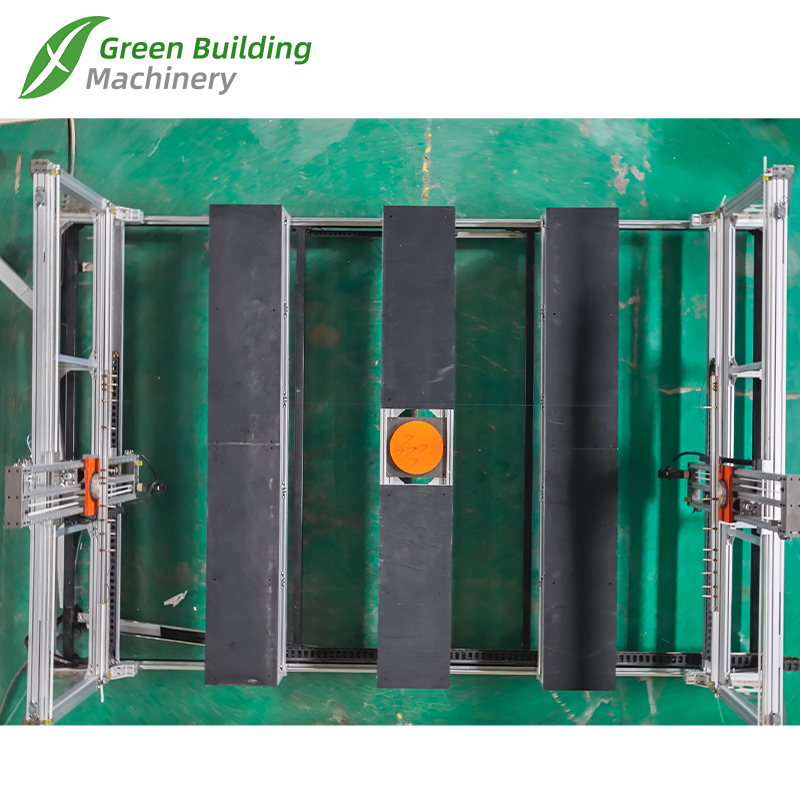

المحور الدوار المركزي (محور A/C أو B/C): الآلة مجهزة بمحور دوار عالي الأداء في مركزها. إلى جانب إمالة وحركة رؤوس القطع، فإن هذا يخلق نظامًا حقيقيًا بخمسة محاور. يتيح ذلك للأداة الاقتراب من قطعة العمل من أي زاوية، مما يسهل بسهولة إنشاء نقوش ثلاثية الأبعاد معقدة وحروف ذات أبعاد ومنحوتات فنية وأسطح منحنية معقدة.

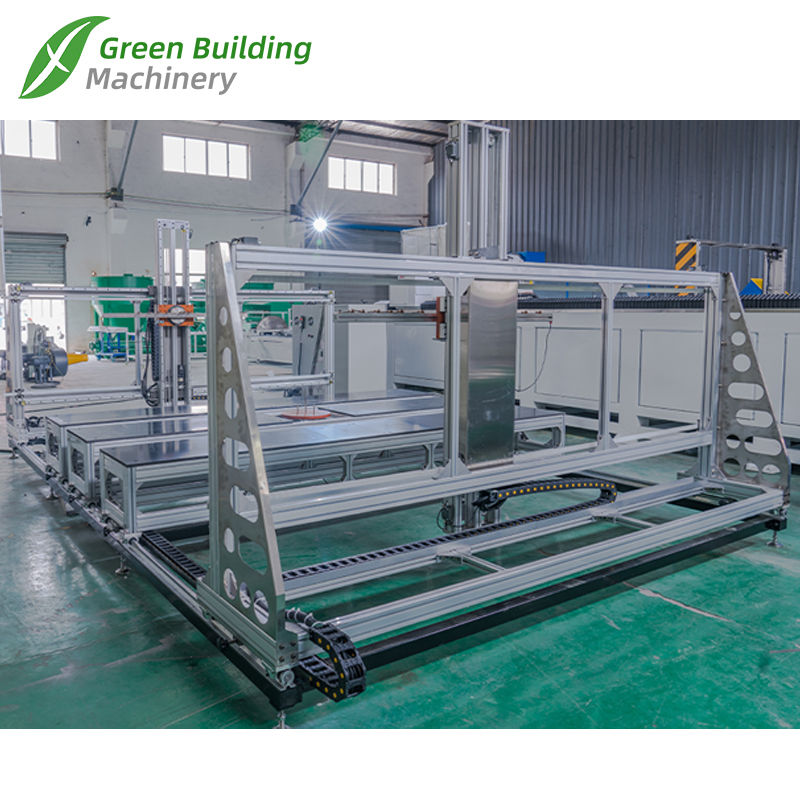

يمكن تشغيل رؤوس القطع اليسرى واليمنى عبر نظام CNC للتحرك بمرونة على طول القاعدة، وضبط المسافة بينهما بسرعة.
يتيح هذا التصميم للآلة التكيف بسهولة مع المواد الخام الرغوية ذات الأحجام المختلفة. يمكنها قطع قطع العمل ذات العرض المختلف دون تغيير المكونات، مما يوفر قدرة استثنائية على التكيف في المعالجة واستخدام المواد.

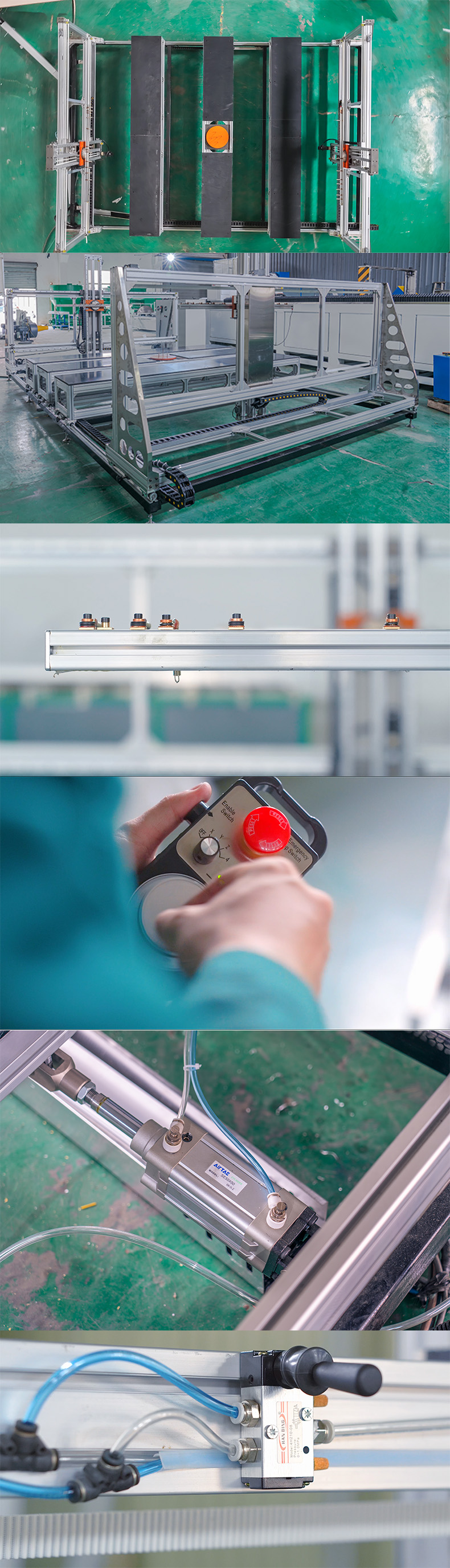

تم دمج رؤوس القطع مع أسطوانات الهواء عالية الأداء لتشديد سلك القطع (عادة سلك ساخن).
المزايا الرئيسية:
الشد السريع: عملية واحدة تضمن إعداد سلك سريع وعالي التوتر.
التحكم المستمر في التوتر: أثناء القطع، توفر الأسطوانة توترًا ثابتًا، مما يعوض عن التمدد الحراري وانكماش السلك. وهذا يضمن قطعًا مستقيمًا ودقة متسقة طوال العملية، مما يمنع التموج أو أخطاء الأبعاد.
عمر سلكي ممتد: يساعد التوتر المستقر على تقليل خطر كسر الأسلاك.
يتميز حامل الأسلاك الخاص بالماكينة بآلية دوران فريدة، مما يسمح بوضع مرن بزاوية 90 درجة.
إعداد السلك الرأسي (الوضع الافتراضي): في هذه الحالة، يتم وضع سلك القطع عموديًا، على غرار المنشار الشريطي العمودي. يعد هذا مثاليًا لقطع الألواح أو التقطيع أو القطع الكفاف ثنائي الأبعاد بكفاءة.
إعداد السلك الأفقي (بعد دوران 90 درجة): يؤدي تدوير الحامل 90 درجة إلى وضع السلك أفقيًا. يعد هذا الوضع ضروريًا لقطع التشكيل ثلاثي الأبعاد. ومن خلال دمجه مع المحور الدوار، فإنه يسمح للسلك بإجراء قطع 'متوازي محيطي' حول قطعة العمل، مما يؤدي إلى إنشاء أسطح سلسة ومستمرة ثلاثية الأبعاد.

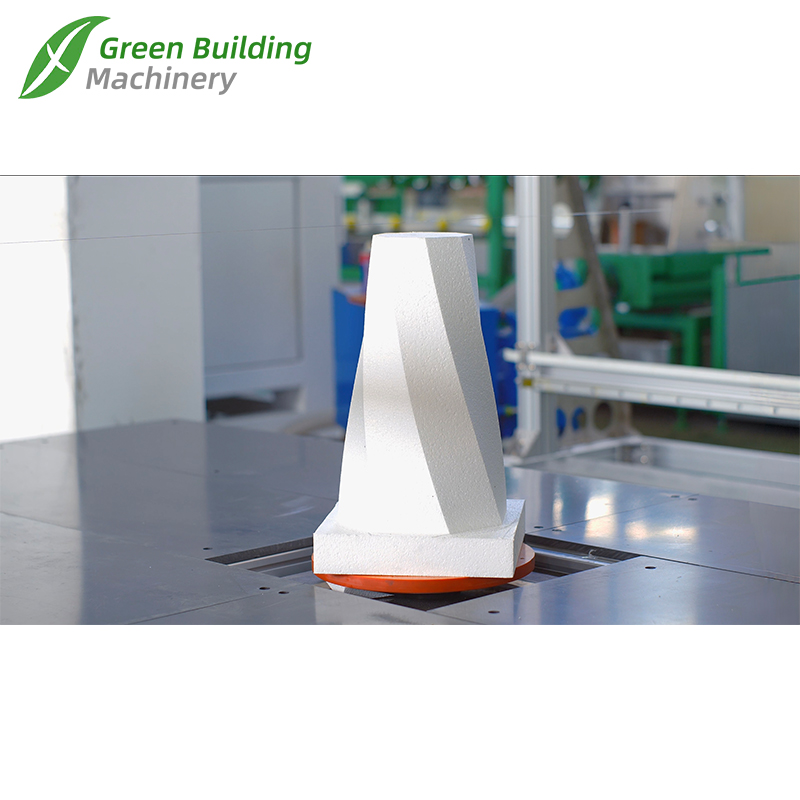

التشكيل ثلاثي الأبعاد: الاستفادة من إعداد الأسلاك ذات المحاور الخمسة والأفقية لإنتاج الديكور المعماري، ونماذج مصغرة، ودعائم الأفلام، والنسخ الفنية، وقوالب الرغوة.
قطع الألواح بكفاءة: استخدام إعداد السلك الرأسي لقطع كتل الرغوة الكبيرة بسرعة إلى الأشكال أو السُمك أو الملفات الشخصية ثنائية الأبعاد المطلوبة، والتي تُستخدم عادةً في قوالب التعبئة والتغليف ومعالجة المواد العازلة.
إنتاج بكميات كبيرة: الاستفادة من رؤوس القطع المنقسمة لمعالجة قطع عمل متعددة في وقت واحد، مما يجعلها مثالية للطلبات الكبيرة ذات المواصفات الموحدة.
التعامل مع قطع العمل كبيرة الحجم: الاستفادة من العرض القابل للتعديل والقطع التعاوني للتعامل مع قطع العمل الرغوية الكبيرة جدًا.
باختصار، من خلال تصميمها المعياري والذكي، تحقق هذه الآلة مزيجًا مثاليًا من الوظيفة والكفاءة، مما يجعلها حلاً مثاليًا للإنتاج المعقد وكبير الحجم في صناعة معالجة الرغوة.
| لا. | وصف | UNIT | GB-FC4025 5 محور | |
| 1 | الأعلى. حجم القطع الصافي | مم | 2500×1500-4000×1300 | |
| 2 | سلك قطع المواد / المواصفات | مم | φ0.4 G20NI80 | |
| 3 | السلك الساخن ماكس | PECS | 12 | |
| 4 | إجمالي السعة | KW | 1 | |
| 5 | نطاق سرعة القطع | م/دقيقة | 0.3 ~ 0.8m/min | |
| 6 | منظم الجهد | قوة | كيفا | 20 |
| الجهد االكهربى | V | 0 ~ 220 (قابل للتعديل)، مرحلة واحدة | ||
| 7 | الحجم الكلي | مم | 3340x6000x2110 | |
| 8 | الوزن الإجمالي | كجم | 1000 | |
